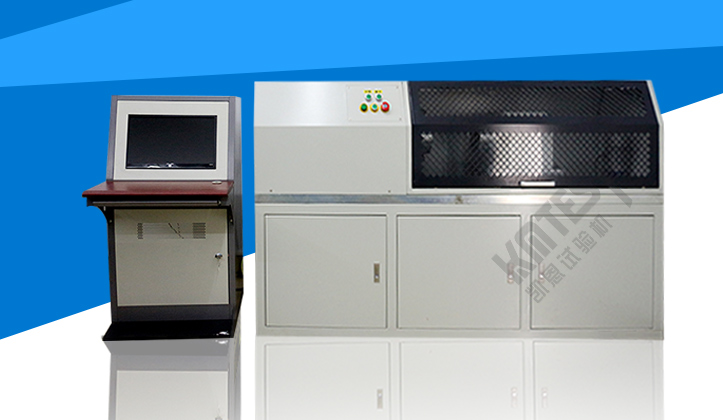

該扭轉試驗機由濟南凱恩全數字交流伺服驅動系統、核算機節制、數據采集及處置系統構成。整個實驗進程加載速度無沖擊、不變。數據的測量由扭矩傳感器、光電編碼器等構成。濟南凱恩扭矩傳感器采集試樣發生的扭矩，光電編碼器采集試樣發生的扭角；要求檢測材料的剪切模量時，還要添加改變計。實驗由核算機進行節制、數據處置及輸出后果。

扭轉試驗機操作流程：

1．試樣的預備

起首依照GB/T10128—2007的規則，以及該實驗機的夾具型式、尺寸，預備好規范試樣。

2．試樣的裝夾

試樣的裝夾很要害。在裝夾時，先將試樣刺進靜夾頭端（帶有傳感器的一端），然后調整實驗機的動夾頭，使之輕易的讓試樣進入動夾頭。留意，在裝入試樣后，不要再扭轉動夾頭

3．實驗進程

試樣裝夾終了，可以開端實驗。先將扭矩顯示窗口清零。依據材料特征選擇加載速度。假如只是檢測材料的抗扭強度、最大扭矩等，可以不加改變計。假如要測嘗嘗件的剪切模量等，需求添加改變計。

低碳鋼試樣和鑄鐵試樣的改變毀壞斷口描寫有很大的差異。所示低碳鋼試樣的斷面與橫截面重合，斷面是最大切應力效果面，斷口較為平齊，可知為剪切毀壞；鑄鐵試樣的斷面是與試樣軸線成45o角的螺旋面，斷面是最大拉應力效果面，斷口較為粗拙，因此是最大拉應力形成的拉伸斷裂毀壞。

（a）可以看到，低碳鋼試樣的改變實驗曲線由彈性階段( oa段 )、屈從階段( ab段 )和強化階段( cd段 )組成，但屈從階段和強化階段均不像拉伸實驗曲線中那么分明。因為強化階段的進程很長，圖中只繪出其開端階段和最終階段，毀壞時實驗段的改變角可達10π以上。

b所示的鑄鐵試樣改變曲線可近似地視為直線( 與拉伸曲線類似，沒有分明的直線段 )，試樣毀壞時的改變變形比拉伸毀壞時的變形要分明得多。

4．實驗后果的處置

4.1抗扭強度的核算： 扭轉試驗機專用順序主動處置。

4.2材料的切變模量

扭轉試驗機材料的切變模量G遵循GB/T10128可由圓截面試樣的改變實驗測定。在彈性局限內進行圓截面試樣改變實驗時，扭矩廠與改變角中之間的關系契合改變變形的胡克定律，式中：為截面的極慣性矩。當試樣長度l和極慣性矩Ip均為已知時，只需測取扭矩增量ΔT和響應的改變角增量ΔΦ，可由式：核算獲得材料的切變模量。實驗凡間采用多級等增量加載法，如許不只可以防止報酬讀取數據發生的誤差，并且可以經過每次載荷增量和改變角增量驗證改變變形胡克定律。
